Las máquinas de laminado de placas de rodillo de Ss 3 Fabricantes

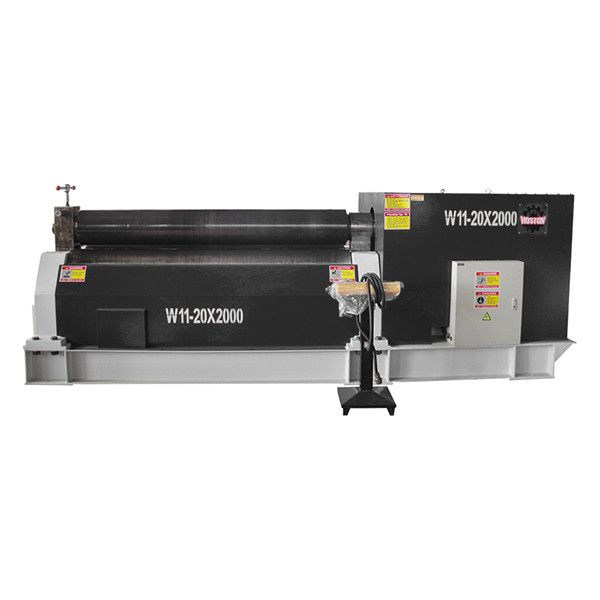

La máquina de rodar de placas simétricas mecánicas W11-20×2000

1. El rodillo inferior es accionado por el motor principal a través del reductor principal.La dirección de conducción del rodillo es cambiada por el motor principal.
2. El movimiento de elevación del rodillo superior se realiza por el motor auxiliar a través del reductor auxiliar.que impulsa el gusano y la rueda del gusano debajo del rodamiento de rodillos izquierdo y derecho para moverse automáticamente, hace la tuerca de alambre de acero que se fija en la rueda de gusano giratoria, y se completa por el movimiento hacia arriba y hacia abajo de los tornillos de rodamiento de bolas en consecuencia.
3. El dispositivo de descarga se utiliza una vez terminado el cilindro redondo. Antes de salir del asiento de rodamiento izquierdo, levanta el rodillo superior a la altura estándar.y hacer que el rodillo superior para con la barra de tracción de equilibrio en la parte inferior del rodillo superior. Luego extraiga el eje del alfiler en el asiento del rodamiento inclinado, voltee el asiento del rodamiento inclinado, luego el producto enrollado puede emerger de un extremo del rodillo superior.
4. Los componentes principales son: tres rodillos forjados de acero 45, HRC3545, el marco de soporte está soldado, proceso después de ser soldado, el palet inferior es una parte soldada.El tornillo de rodamiento de bolas y el engranaje de gusano son 45 piezas forjadas de acero.
5. Las piezas eléctricas se adoptan aparatos famosos, un rendimiento estable, duradero, seguro y confiable, funciona convenientemente.

W11 Máquina de rodar de placas simétricas mecánicas de tres rodillos

Principio de trabajo

Estilo de estructura

El estilo de estructura de la máquina es de 3 rodillos simétricos. El rodillo superior hace el movimiento de elevación en la posición central de los dos rodillos de botón. Se transmite por tuercas de tornillo y engranajes de gusano.Dos rodillos de botón son rodillos de accionamiento principal. Giran por la malla entre el engranaje de salida de la caja de engranajes y el rodillo de botón y proporcionan el par para la placa de flexión. Es compacto, fácil de operar y mantener.
